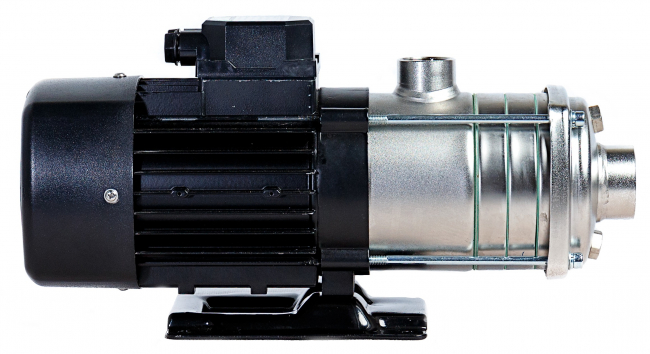

Насос Wellmix CUC 20-30T
В избранноеВ сравнение
Доставка
- По Москве и МО собственной курьерской службой
- По России ТК Деловые линии, ПЭК, СДЭК
- Самовывоз с нашего склада в Москве
Оплата
Гарантия
- Обзор
- Характеристики
- Отзывы (0)
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.
Насосы серий CUC применяются для циркуляции/перекачивания жидкости и повышения давления холодных или горячих жидкостей без твердых длинноволокнистых включений.
Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность Р2, кВт |
Q, м3/ч |
10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 |
| CUC 20-10 | 1,0 |
Н, м |
13 | 12,5 | 12 | 11,5 | 11 | 10,5 | 10 | 9 | 8,5 | 7,5 |
| CUC 20-20 | 1,85 | 25 | 24 | 23 | 22 | 21 | 20 | 18 | 16 | 14 | 12 | |
| CUC 20-30 | 3,0 | 39 | 38 | 36 | 35 | 33 | 31,5 | 30 | 27 | 24 | 21 | |
| CUC 20-40 | 4,0 | 50 | 48 | 46 | 44 | 42 | 40 | 36 | 32 | 28 | 24 |
Конструкция и варианты исполнения
| № | Деталь | Материал |
| 1 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 2 | Стяжные болты | Нержавеющая сталь AISI 304/ AISI 316 |
| 3 | Пакет ступеней | Нержавеющая сталь AISI 304/ AISI 316 |
| 4 | Рабочее колесо | Нержавеющая сталь AISI 304/ AISI 316 |
| 5 | Вал | Нержавеющая сталь AISI 304L/ AISI 316 |
| 6 | Напорный диффузор | Нержавеющая сталь AISI 304/ AISI 316 |
| 7 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 8 | Торцевое уплотнение | |
| 9 | Крышка рабочей камеры | Нержавеющая сталь AISI 304/ AISI 316 |
| 10 |
Уплотнительное кольцо |
NBR |
| 11 |
Электродвигатель |
|
| 12 | Плита-основание | Сталь A3 |
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.
Габаритный чертеж
Размеры и масса
| Модель | Размеры, мм | Масса, кг | |||||||||||
| L2 | L3 | M | J | H1 | H2 | 1-фазн. | 2-фазн. | ||||||
| H | L1 |
B |
H | L1 |
B |
||||||||
| CUC 20-10(T) | 158 | 90 | 108 | 138 | 118 | 213 | 245 | 354 | 163 | 220 | 354 | 163 | 15 |
| CUC 20-20(T) | 204 | 136 | 108 | 138 | 118 | 213 | 262 | 472 | 168 | 225 | 431 | 163 | 25 |
| CUC 20-30(T) | 249 | 181 | 108 | 138 | 118 | 213 | - | - | - | 230 | 538 | 163 | 29 |
| CUC 20-40(T) | 338 | 226 | 190 | 140 | 132 | 227 | - | - | - | 379 | 602 | 190 | 34 |
