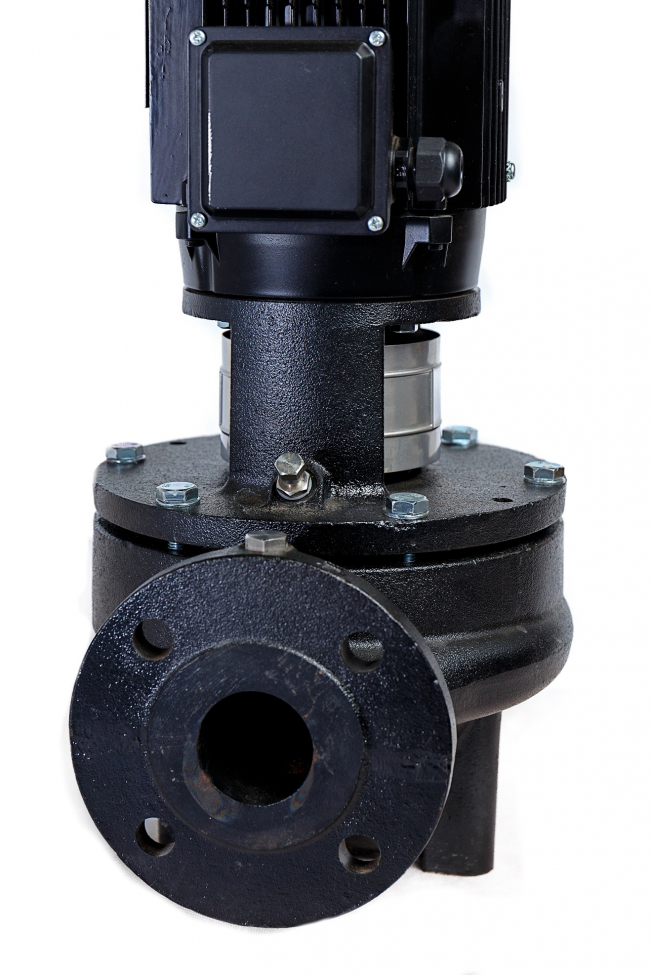

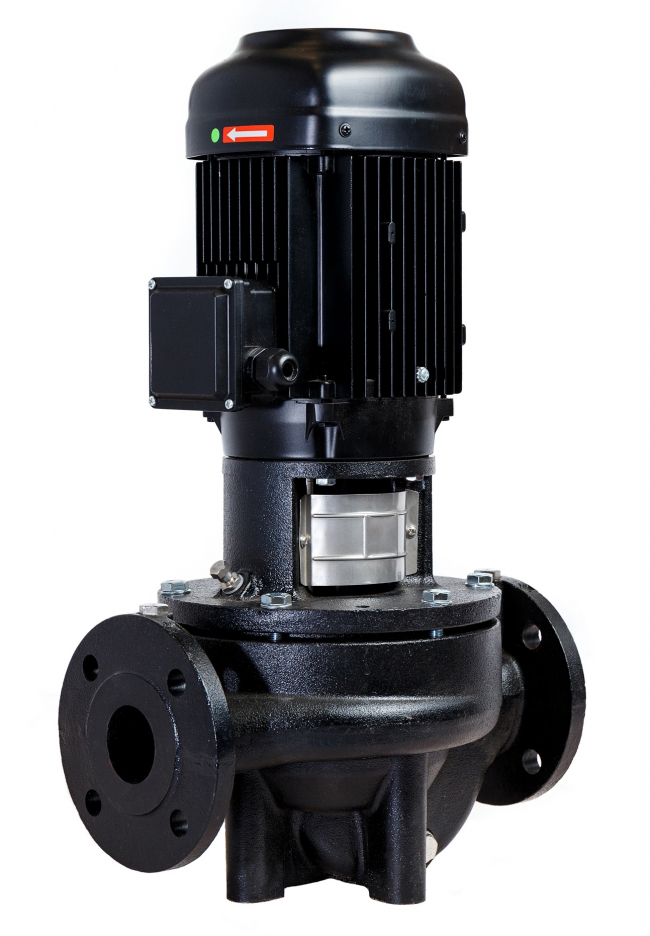

Насос Wellmix TG 100-40/2T
Доставка
- По Москве и МО собственной курьерской службой
- По России ТК Деловые линии, ПЭК, СДЭК
- Самовывоз с нашего склада в Москве
Оплата
Гарантия
- Обзор
- Характеристики
- Отзывы (0)
Насосы серии TG – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
Разрез насоса TG
|
1. Корпус насоса 2. Рабочее колесо 3. Торцевое уплотнение вала 4. Основание двигателя 5. Защитный кожух 6. Вал 7. Винт выпуска воздуха 8. Заправочная пробка |
Область применения
Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.
Материалы исполнения насосов
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT 200 |
| 2 | Рабочее колесо | Чугун HT 200 |
| 3 | Торцевое уплотнение | |
| 4 | Фонарь | Чугун |
| 5 | Защитный кожух | Нерж. сталь AISI 304 |
| 6 | Вал | Сталь 45 |
| 7 | Пробка для выпуска воздуха | Нерж. сталь AISI 304 |
| 8 | Уплотнение | EPDM |
| 9 | Пробка | Нерж. сталь AISI 304 |
Гидравлические характеристики:
Размеры
| Модель | Размеры, мм | Масса нетто, кг | Масса брутто, кг | ||||||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | L1 | L2 | d1 | d2 | d3 | d4 | n-ød5 | |||
| TG 100-9/2T | 172 | 166 | 144 | 136 | 101 | 160 | 105 | 576 | 450 | 225 | ø100 | ø150 | ø180 | ø220 | 8-ø18 | 56 | 63 |
| TG 100-15/2T | 220 | 210 | 170 | 136 | 101 | 160 | 105 | 642 | 450 | 225 | ø100 | ø150 | ø180 | ø220 | 8-ø18 | 70 | 78 |
| TG 100-17/2T | 260 | 255 | 188 | 150 | 120 | 144 | 140 | 788 | 500 | 250 | ø100 | ø150 | ø180 | ø220 | 8-ø18 | 95 | 105 |
| TG 100-22/2T | 260 | 255 | 188 | 150 | 120 | 144 | 140 | 788 | 550 | 250 | ø100 | ø150 | ø180 | ø220 | 8-ø18 | 100 | 110 |
| TG 100-27/2T | 350 | 313 | 255 | 151 | 121 | 144 | 140 | 910 | 550 | 275 | ø100 | ø150 | ø180 | ø220 | 8-ø18 | 169 | 184 |
| TG 100-33/2T | 350 | 313 | 255 | 151 | 121 | 144 | 140 | 910 | 550 | 275 | ø100 | ø150 | ø180 | ø220 | 8-ø18 | 181 | 196 |
| TG 100-40/2T | 350 | 313 | 255 | 181 | 148 | 230 | 140 | 954 | 550 | 275 | ø100 | ø150 | ø180 | ø220 | 8-ø18 | 208 | 224 |
