Грузоподъемное оборудование – широкая группа механизмов, применяемых для подвешивания, фиксации и перемещения грузов. Разные условия использования обуславливают их конструктивные различия. Выпускаются самые разные виды грузоподъемных механизмов – домкраты разных типов, ручные и электрические тали, лебедки, подъемные краны, такелаж и многое другое. Каждая группа содержит подвиды устройств, отличающиеся назначением, конструктивными особенностями и разнообразными способами применения.
Сфера применения грузоподъемных машин и механизмов
Грузоподъемные механизмы различных конструкций востребованы в любых отраслях промышленности, на строительных объектах, в складской логистике, на транспортных предприятиях при обслуживании оборудования энергетических объектов. Применение грузоподъемного оборудования осуществляется там, где требуется выполнить монтаж и демонтаж, подъем, крепление и перемещение грузов, ремонт, погрузку, разгрузку. Выбор оборудования в обширной номенклатуре грузоподъемных машин (ГПМ) производится на основании технических параметров устройств и условий их эксплуатации.
Основные характеристики оборудования
С учетом разнообразия моделей, существует ряд параметров, по которым производится оценка рабочих качеств устройств:
- Грузоподъемность. В среднем ГПМ рассчитаны на работу с грузами массой 5-10 т. Однако имеются грузозахватные приспособления, которые используются в комплексе с грузовым оборудованием крупного формата, способным оперировать с тяжестями весом до 100 т. Одиночные механизмы рассчитаны на работу в небольших цехах, автомастерских, складских условиях и, чаще всего, ориентированы на работу с грузами весом 500-700 кг;
- Высота подъема. Для талей, лебедок, кранов данный показатель может достигать 15-20 см.
Горизонтальное перемещение грузов зависит от местной инфраструктуры. Чаще всего на объектах используются рельсы и роликовые механизмы, по которым происходит перемещение устройств. Существуют разные типы грузоподъемного оборудования, в зависимости от моделей машин обеспечивается разная скорость перемещения продукции – от 3 до 8 м/с.
Виды грузоподъемных машин
Домкраты
Самые простые и распространенные грузоподъемные механизмы с ручным или машинным приводом, применяемые для подъема груза на небольшую высоту и удерживания в поднятом положении на время выполнения работ:
- Гидравлические. В большинстве случаев принцип работы основан на гидравлике, что наделяет домкраты значительной грузоподъемностью. Гидравлические устройства обеспечивают плавный подъем, легкий ход и надежную фиксацию грузов, отличаются высокой грузоподъемностью – 5-20 т (отдельные модели – до 200 т), высота подъема – до 0,4 м;
- Реечные. Реечная передача и конструктивные особенности таких домкратов позволяют поднимать грузы практически с земли, пола. Грузоподъемность устройств – не более 6 т, высота подъема – до 0,6 м. Активно используются при выполнении ремонтных и монтажных работ, в том числе ремонта железнодорожного полотна;
- Винтовые. Принцип действия – «винт-гайка», высота подъема – до 0,4 м, грузоподъемность – до 50 т. Используются в роли подставки и для удержания агрегатов при выполнении ремонта, для удержания строительных конструкций.
Реечные и винтовые модели имеют механический привод, рассчитанный на работу в широком температурном диапазоне. Устройства не нуждаются в дорогостоящем техническом обслуживании. Принципиальное отличие домкратов от других видов грузоподъемных средств заключается в том, что они располагаются под грузом. Это позволяет исключить необходимость дополнительного использования канатов, тросов, цепей, прочей такелажной оснастки и крепежа.
Блоки монтажные
Могут выступать частью сложных систем (тельферов, талей) или в качестве автономных грузоподъемных механизмов. Устройство данного грузоподъемного оборудования следующее – основу составляет колесо со шкивом и трос. Из нескольких тросов и шкивов создается полиспаст – система, имеющая значительный потенциал грузоподъемности. Полиспаст функционирует как рычажный механизм. Тросы, применяемые в монтажном блоке и полиспастах, могут быть пеньковыми, синтетическими или металлическими. При выполнении небольших грузоподъемных операций предпочтительно использование тросов, выполненных из минеральных и синтетических волокон.
Лебедочные грузоподъемные механизмы
Лебедки – универсальное грузоподъемное оборудование, которое широко применяется в строительной и производственной сфере, быту. Лебедки могут быть ручного и электрического типа и незаменимы при подъеме или подтягивании грузов. Конструктивно ручное оборудование делится на следующие виды:
- Барабанные. Самый распространенный вид устройств, обеспечивающий перемещение грузов с помощью троса, который наматывается на барабан. Оборудование рассчитано на использование на несложных участках работы;
- Рычажные. Перемещение «надетого» на барабан устройства обеспечивается с помощью рычага-рукоятки. Популярность данных механизмов объясняется их компактностью, относительно небольшим весом и отсутствием ограничений по длине стропы или троса;
- Червячные. Являются аналогом барабанных. Роль барабана выполняет «винт Архимеда».
Тяговое усилие рычажных лебедок составляет от 100 кг до 8 т. Оборудование подходит для бытового и промышленного использования.
- Электрические лебедки (тельферы) – мощное оборудование, позволяющее существенно ускорить проведение операций подъема грузов. Выпускаются, как габаритные, так и компактные модели;/li>
- Автомобильные лебедки – специализированный инструмент, рассчитанный на работу с автотранспортом. Выпускают стандартные и ATV модели.
Тали ручные и электрические
К данной группе относятся производительные, высокоэффективные, удобные грузоподъемные устройства. Тали используются автономно или в комплексе с более сложными механизмами – крановыми установками, кран-балками и пр. По типу привода тали делятся на:
- Ручные. Представлены шестеренчатыми, барабанными, червячными устройствами. Шестеренчатые устройства рассчитаны на подъем грузов вверх (управляющий их работой человек находится внизу, в месте фиксации груза). Оптимальны для использования в помещениях со значительной высотой перекрытий. Рычажные тали могут эксплуатироваться в условия ограниченного пространства (ямах, колодцах и т.п.). Шестеренчатые варианты обеспечивают вращение через редуктор, которое передается на барабан и трос, обматываясь, тянет груз за собой. Оператор располагается сверху, в месте крепления тали. Все ручные механизмы могут применять по принципу тяговой лебедки;
- Электрические. Призваны обеспечивать высокую производительность и интенсивность работ, позволяют перемещать грузы с высокой скоростью. Электрические тали (тельферы) представлены стационарными и передвижными моделями. Оборудование рассчитано, как на автономное использование, так и на применение в составе строительных и мостовых кранов. Тельферы представлены канатными и цепными моделями.
Крановые установки
Существует множество разновидностей подъемных кранов. Имеются массивные, узкоспециализированные модели, рассчитанные на использование исключительно на крупных промышленных предприятиях, масштабных стройках. Также можно приобрести оборудование, которое идеально подойдет для ремонта и монтажных работ, для автомобильных сервисов и объектов малого строительства. Можно выбрать краны следующих типов:
- Пролетные. Представлены козловыми, мостовыми, кабельными кранами и рассчитаны на использование на складах ЖБИ, полигонах, площадках укрупненной сборки, промышленных строительных объектах;
- Консольные. Делятся на настенные, колонные, передвижные. Оборудование данного типа используется на промышленных предприятиях, строительных площадках, для обслуживания инженерных коммуникаций, транспортировки грузов, выполнения локального ремонта, перемещения продукции в ангарах, хранилищах и пр.;
- Гидравлические. Их еще называют «гаражные» – идеальный выбор для автомастерских;
- Портальные. Отлично подойдут для использования в условиях складов и производственных объектов;
- Вышки ТУРА. Предназначены для размещения инструментов и стройматериалов в области проведения работ. Используются в возведении гражданских и промышленных объектов, а также при выполнении ремонта, отделки, реконструкции, монтажа.
Крановые установки могут монтироваться на различные платформы, легко адаптируются к транспортным средствам разных моделей. Рассчитаны на перемещение грузов в труднодоступных местах, в стесненных условиях.
Складское оборудование
Для выполнения операций по перемещению тяжелых, габаритных грузов дополнительно может использоваться складская техника и комплектующие следующих видов:
- грузовые подъемники,
- кран-балки,
- канатные, текстильные, цепные стропы,
- прочий такелаж и комплектующие для строп,
- тележки различных модификаций,

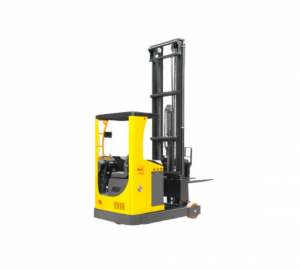

- штабелеры и др.
Современное грузоподъемное оборудование и комплектующие отличаются высоким качеством, прочностью и надежностью и не требуют сложного технического обслуживания. В первую очередь ГПМ предназначены для подъема грузов, но есть множество моделей оборудования дополнительно обеспечивающих возможность перемещения, складирования, штабелирования продукции. На нашем заводе по производству грузоподъемного оборудования «Стартком» выпускаются устройства, которые могут использоваться автономно или в составе более сложных грузоподъемных механизмов.
Правила работы с грузоподъемными машинами и механизмами
К работе может допускаться только грузоподъемное оборудование, которое имеете зарегистрированный допуск. Данный документ выдается на основании результатов проведенных испытаний и технической проверки. Оператор может приступать к работе только после прохождения специальной подготовки. Приведенные выше требования распространяются на профессиональную сферу использования грузоподъемных механизмов.
Первое, что следует проверить перед началом работ с ГПМ – надежность фиксации механизма, вне зависимости от его вида (стационарного или передвижного). Если планируется использовать оборудование, не имеющее постоянного крепежа, должны быть предприняты меры по контролю его положения во время эксплуатации.
До начала выполнения рабочих операций стропальщики, грузчики и операторы должны согласовать сигнальные жесты, которые позволят слаженно, организованно и безопасно выполнить поставленную задачу. В отдельных случаях может потребоваться дополнительная защита самого груза (например, при транспортировке химических, взрывоопасных веществ).
Управлять грузоподъемным оборудованием следует в неспешном режиме. Оператор обязан обеспечивать стабильное, плавное выполнение операций, учитывать возможное воздействие на процесс внешних факторов. Если задействованы автоматические устройства, изначально должна быть выбрана оптимальная рабочая программа с учетом общих характеристик груза и интенсивности работы.
Оператор обязан использовать индивидуальные средства защиты (перчатки, каску, маску). Особое внимание должно быть уделено дополнительным техсредствами, призванными обеспечить безопасность работ. В инфраструктуре талей, монорельсов, блочных систем обязательно должны присутствовать тормозные механизмы и топперы с ограничителями. Оборудование должно размещаться на удалении от объектов, представляющих потенциальную угрозу (открытие инженерные трассы, электротехническое оборудование, опасные вещества и материалы).
