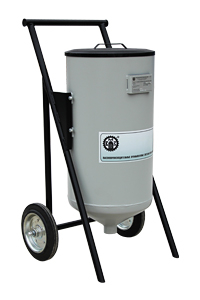

DSG-I-60 - Установка абразивоструйная инжекторного типа
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
Абразивоструйная (пескоструйная, дробеструйная) установка DSG-I-60 предназначена для проведения работ по очистки различных поверхностей при малом потреблении сжатого воздуха.
Благодаря малому количеству потребляемого сжатого воздуха (от 0,2 до 3 м3/мин, в зависимости от диаметра сопла) и низкой стоимости (по отношению к установкам напорного типа) данная установка находит широкое применение на авторемонтных мастерских, пунктах покраски автомобилей, реставрационных мастерских, при производстве столярных изделий и изделий из стекла.
Благодаря малому количеству потребляемого сжатого воздуха (от 0,2 до 3 м3/мин, в зависимости от диаметра сопла) и низкой стоимости (по отношению к установкам напорного типа) данная установка находит широкое применение на авторемонтных мастерских, пунктах покраски автомобилей, реставрационных мастерских, при производстве столярных изделий и изделий из стекла.
Назначение установки DSG-I-60
- Установка абразивоструйная инжекторного типа DSG-I-60 предназначена для очистки небольших металлических и бетонных конструкций от ржавчины, старой краски и других наслоений различными абразивными материалами.
Абразивный материал для установки DSG-I-60
- стальной песок марки СП-17 с размером фракции зерна от 0,4 до 1,6мм,
- электрокорунд или карбид кремния зернистостью 32, 40, 50, 63, 80, 100, 125 по ГОСТ 3647 с размером частиц от 0,4 до 1,6мм.
Абразив должен быть сухим, чистым, не содержать следов масла, грязи, ржавчины.
Для работы установки используется сжатый воздух, очищенный от влаги и масла, давлением 3 – 6 кгс/см2 и расходом 0,2 – 1,2 м3 в минуту в зависимости от диаметра струйного и воздушного сопла.
Климатическое исполнение установки DSG-I-60
- Климатическое исполнение установки «УХЛ 2», тип атмосферы II по ГОСТ 15150.
- Установка предназначена для работы на открытом воздухе при температуре окружающей среды от 273 0К(0С) до 313 0К (40 0С).
- Не допускается использование установки во взрывоопасной среде.
- Установки абразивоструйные инжекторного типа выпускаются объёмом 60 литров.
- Основные технические характеристики установки приведены в таблице 1.
- Установка обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности, соответствующей требованием нормативно-технической документации.
- Качество и производительность абразивоструйных работ в значительной мере зависит от давления и количества воздуха, проходящего через воздушное и абразивоструйное сопло. Расход абразивного материала и воздуха в зависимости от диаметра абразивоструйного и воздушного сопла указаны в таблице 2
Технические характеристики установки DSG-I-60
Габаритные размеры, мм | 520х560х995 |
---|---|
Масса, кг. | 40 |
Объем установки, л. | 60 |
Рабочее давление, кг/см2 | 3-6 |
Производительность, м2/час | 0,5-3 |
Расход сжатого воздуха м3 / мин | |||||
---|---|---|---|---|---|
Диаметр струйного сопла | Диаметр воздушного сопла | Давление , кгс/см2 | |||
3 | 4 | 5 | 6 | ||
6 | 2 | 0,2 | 0,25 | 0,27 | 0,3 |
8 | 3 | 0,3 | 0,37 | 0,47 | 0,6 |
10 | 4 | 0,6 | 0,7 | 0,9 | 1,2 |
Комплект поставки
- сито, крышка,
- рукав подачи абразивоструйного материала из полиуретана, усиленный спиралью (длина 3 метра, Ø 19 мм),
- рукав подачи воздуха из полиуретана (длина 3 метра, Ø 6 мм),
- сопло абразивоструйное (Ø 8 или 10 мм, длина 51 мм),
- сопло воздушное (Ø 2, 3, 4, 5 мм),
- дозатор регулировки (инжекционное устройство), с устройством регулировки подачи абразивного материала и винтом крепления к оборудованию инжекторного типа,
- регулятор давления с манометром,
- пистолет инжекторный с комплектом шлангов.
