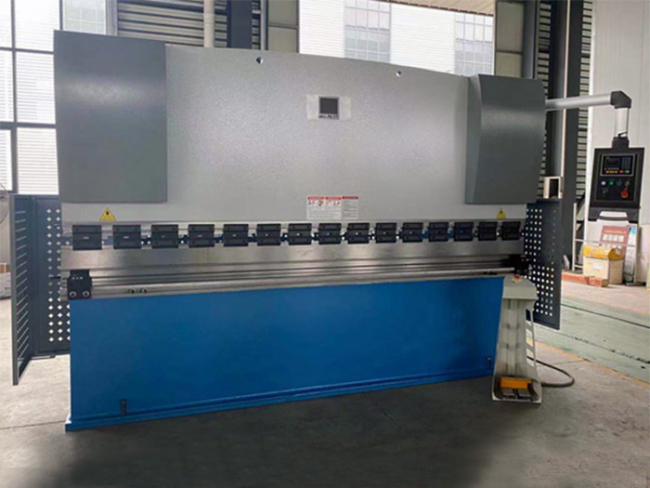

Гидравлический листогибочный пресс FABTEC PBH160/4000 с контроллером E22

Особенности

Гидравлический листогибочный пресс PBH160/4000 с контроллером E22, марка FABTEC применяется для гибки металлических заготовок с усилием до 160 тонн;

Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал. Надежная гидравлическая система Bosch-Rexroth и качественные электрокомпоненты от Siemens и Schneider Electric обеспечивают высокую скорость и точность гибки;

Прошедшая термическую обработку конструкция пресса отличается надежностью и износостойкостью;

Для облегчения позиционирования на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором. Для точной настройки толщины металла предусмотрены манометр и регулятор усилия;

Станок оснащен двухосевым контроллером Estun E22, с помощью которого осуществляется управление по оси X и Y.

Рекомендации по применению

Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Профили, получаемые при использовании гибочного пресса:

Обзор опций
Опционально вы можете приобрести для листогибочного пресса FERRUM:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
Опционально гидравлическое или механическое управление для оси С;
Программирование абсолютного значения или угла;
Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
Редактируйте программу на одной странице, чтобы повысить эффективность работы;
Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
Предотвращение застревания матрицы;
Зазор можно регулировать для повышения эффективности работы;
Автоматическая регулировка положения точки зажима;
Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
Автоматическая регулировка нулевого положения оси R;
Материалы и информация о матрице являются программируемыми;
Три режима работы (толчковый, одиночный, непрерывный) для заданий;
Настройка языка и единицы измерения;
Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
Двустороннее позиционирование и одностороннее позиционирование;
Функция очистки от стружки;
Обучение или поиск контрольной точки;
Ось, которая управляется сервосистемой, может перемещаться вручную;
Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.
Панель управления:
