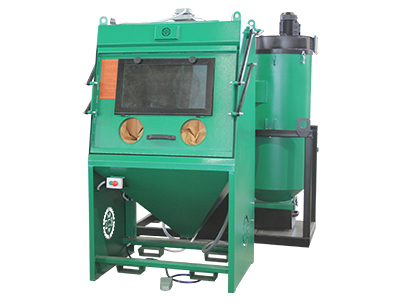

Камера струйной очистки КСО-110-И-СФ-Р
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
Для работы камеры используются легкие абразивные материалы (электрокорунд, карбид кремния фракцией 0,3-0,8 мм. И др.).
Климатическое исполнение камеры «УХЛ-4», по ГОСТ 151550-69 и ГОСТ 15543-70.
Камера предназначена для работы в закрытых помещениях без подключения к системам вентиляции.
Камера оборудована системой удаления загрязненного воздуха из рабочей зоны и его очистки, с одновременной очисткой абразивного материала от крупных включений и пыли.
Не допускается использование камеры во взрывоопасной среде.
Камера обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов. Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло.
Камера обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твердости. При использовании одного и того же абразивного материала и с одним и тем же соплом с увеличением давления и расхода сжатого воздуха увеличивается производительность процесса абразивоструйной обработки.
На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы. Сжатый воздух для работы установки должен использоваться не ниже 2-го класса по ГОСТ 17433 – 80, что позволяет добиваться высокого качества очистки и бесперебойной работы узлов камеры.
Загрузка изделий производится с фронтальной стороны. Камера «КСО 110-ИСФР» состоит из камеры, сепаратора, фильтровентиляционной установки. Управление процессом очистки осуществляется от пневматической педали управления.
Сепаратор циклонного типа предназначен для очистки абразива от мелких фракций абразивного материала, пыли и других включений, находящихся в абразиве.
Фильтровентиляционная установка состоит из корпуса, фильтрующего элемента и вентилятора. Очистка фильтрующего элемента происходит за счет импульса сжатого воздуха, подаваемого во внутренний объем фильтрующего элемента. Фильтровентиляционная установка и сепаратор смонтированы на общей раме.
Использованный абразив собирается в нижнем патрубке сборной воронки камеры, откуда за счет разрежения, создаваемого вентилятором фильтровентиляционной установки по гибкому рукаву транспортируется в сепаратор. В сепараторе происходит очистка абразива от мелких фракций абразивного материала и пыли. Абразив падает в конический бункер сепаратора, где находится камера смешения.
Благодаря устройству струйного пистолета, под воздушным соплом создается разрежение, и абразивный материал по абразивному шлангу забирается из камеры смешения сепаратора и подается в абразивное сопло пистолета. Запылѐнный воздух из камеры и сепаратора попадает в фильтровентиляционную установку, где очищается и выбрасывается в атмосферу или помещение, где находится камера.
Климатическое исполнение камеры «УХЛ-4», по ГОСТ 151550-69 и ГОСТ 15543-70.
Камера предназначена для работы в закрытых помещениях без подключения к системам вентиляции.
Камера оборудована системой удаления загрязненного воздуха из рабочей зоны и его очистки, с одновременной очисткой абразивного материала от крупных включений и пыли.
Не допускается использование камеры во взрывоопасной среде.
Камера обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов. Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло.
Камера обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твердости. При использовании одного и того же абразивного материала и с одним и тем же соплом с увеличением давления и расхода сжатого воздуха увеличивается производительность процесса абразивоструйной обработки.
На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы. Сжатый воздух для работы установки должен использоваться не ниже 2-го класса по ГОСТ 17433 – 80, что позволяет добиваться высокого качества очистки и бесперебойной работы узлов камеры.
Устройство камеры струйной очистки КСО-110-И-СФ-Р
Камера изготовлена из стального листа и профиля, внутренние поверхности камеры футерованы износостойкой резиной. Внутри камеры имеется решѐтчатый настил для укладки обрабатываемых изделий.Загрузка изделий производится с фронтальной стороны. Камера «КСО 110-ИСФР» состоит из камеры, сепаратора, фильтровентиляционной установки. Управление процессом очистки осуществляется от пневматической педали управления.
Сепаратор циклонного типа предназначен для очистки абразива от мелких фракций абразивного материала, пыли и других включений, находящихся в абразиве.
Фильтровентиляционная установка состоит из корпуса, фильтрующего элемента и вентилятора. Очистка фильтрующего элемента происходит за счет импульса сжатого воздуха, подаваемого во внутренний объем фильтрующего элемента. Фильтровентиляционная установка и сепаратор смонтированы на общей раме.
Принцип работы камеры струйной очистки КСО-110-И-СФ-Р
Оператор укладывает обрабатываемые изделия на решетчатый настил и, удерживая руками через специальные проемы в камере инжекторный пистолет, направляет воздушно-абразивную струю на обрабатываемую поверхность.Использованный абразив собирается в нижнем патрубке сборной воронки камеры, откуда за счет разрежения, создаваемого вентилятором фильтровентиляционной установки по гибкому рукаву транспортируется в сепаратор. В сепараторе происходит очистка абразива от мелких фракций абразивного материала и пыли. Абразив падает в конический бункер сепаратора, где находится камера смешения.
Благодаря устройству струйного пистолета, под воздушным соплом создается разрежение, и абразивный материал по абразивному шлангу забирается из камеры смешения сепаратора и подается в абразивное сопло пистолета. Запылѐнный воздух из камеры и сепаратора попадает в фильтровентиляционную установку, где очищается и выбрасывается в атмосферу или помещение, где находится камера.
Комплектация камеры струйной очистки КСО-110-И-СФ-Р
Стандартная комплектация
- камера,
- система сепарации инжекторного типа в комплекте с самоочищающимся фильтром СФ-20/В,
- пистолет инжекторный в сборе с воздушным и струйным соплом,
- перчатки.
Комплектация по заказу
- поворотный стол диаметром 600 мм (нагрузка 300 кг),
- выдвижной поворотный стол диаметром 600 мм с приставным бункером и направляющими для выдвижной тележки.
