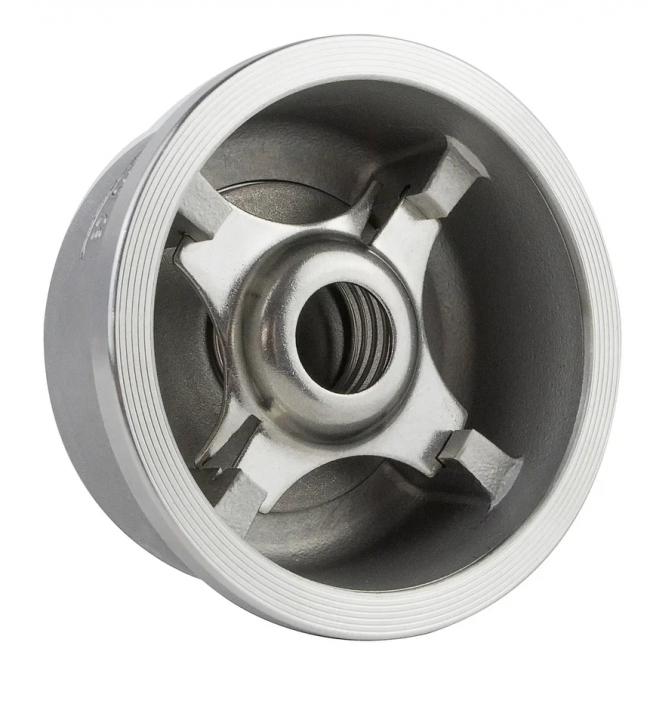

Обратный клапан тарельчатый REON тип RSV31 DN 15
Доставка
- По Москве и МО собственной курьерской службой
- По России ТК Деловые линии, ПЭК, СДЭК
- Самовывоз с нашего склада в Москве
Оплата
Гарантия
- Обзор
- Отзывы (0)
Описание
Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды. Отличительные характеристики обратного клапана: надежность, бесшумная работа, низкое гидравлическое сопротивление.
Область применения
Обратный клапан применяется в системах отопления, холодного и горячего водоснабжения, пар, воздух, пищевые среды, агрессивные среды. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – D по ГОСТ 9544-2015.
Технические характеристики
| 1 | Номинальный диаметр, DN | 15-200 мм |
| 2 | Максимальное давление, PN | 40 бар |
| 3 | Рабочая температура, Траб | От -40°С до +240°С |
| 4 | Максимальная температура, Тмах | +300°С (кратковременно) |
| 5 | Присоединение | Межфланцевое |
| 6 | Класс герметичности | D (по ГОСТ 9544-2015) |
Габаритные и присоединительные размеры
|
Артикул |
Размеры, мм |
Масса, кг |
||||||
| DN | Ød | ØD | ØD1 | ØD2 | H | L | ||
| 015RSV31 | 15 | 15 | 39 | 28,5 | 32 | 3 | 16 | 0,08 |
| 020RSV31 | 20 | 20 | 46 | 36,2 | 40 | 3 | 19 | 0,11 |
| 025RSV31 | 25 | 25 | 54 | 43,3 | 46 | 3 | 21 | 0,15 |
| 032RSV31 | 32 | 32 | 70 | 56 | 60 | 3,5 | 27 | 0,3 |
| 040RSV31 | 40 | 40 | 83 | 68,5 | 72 | 3,5 | 31 | 0,42 |
| 050RSV31 | 50 | 49 | 96 | 80,5 | 84 | 4 | 40 | 0,66 |
| 065RSV31 | 65 | 62 | 115 | 99 | 103 | 5 | 46 | 1,02 |
| 080RSV31 | 80 | 75 | 135 | 117 | 123 | 5 | 50 | 1,57 |
| 100RSV31 | 100 | 85 | 153 | 135 | 140 | 6 | 60 | 2,28 |
| 125RSV31 | 125 | 118 | 187 | 160 | 177 | 18 | 90 | 5,5 |
| 150RSV31 | 150 | 140 | 217 | 187 | 205 | 23 | 106 | 8,3 |
| 200RSV31 | 200 | 185 | 274 | 240 | 261 | 32 | 140 | 16,1 |
Материалы конструкции
| 1 | Корпус | Нержавеющая сталь AISI 316 (CF8M) |
| 2 | Задняя крышка | Нержавеющая сталь AISI 316 (CF8M) |
| 3 | Пружина | Нержавеющая сталь AISI 316 (CF8M) |
| 4 | Диск | Нержавеющая сталь AISI 316 (CF8M) |
Диаграмма зависимости «Температура-Давление»
Kv (м³/ч) обратного клапана
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kv | 4,4 | 6,8 | 10 | 18,1 | 27,4 | 44,8 | 75 | 109,1 | 152,3 | 192 | 255 | 425 |
Условия монтажа
- Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
- Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
- Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
- Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
- Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении.
- Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален).
- Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
- Поток среды должен быть направлен по стрелке на корпусе клапана.
- Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
- Затяжку крепежных болтов необходимо осуществлять равномерно.
- После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Не забудьте проверить на наличие утечек после нескольких часов работы.
Условия эксплуатации
- Клапаны обратные REON не требуют постоянного ухода.
- Периодически осматривайте клапан на предмет протечки среды.
- Проверку клапана можно провести при замене трубопроводов.
Внимание!
-
Не удаляйте с изделия шильдик с маркировкой.
-
Проверять обратные клапаны на наличие утечек необходимо регулярно, особенно работающие не постоянно.
-
Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
-
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений изделия.
- Проверку клапана можно провести при замене трубопроводов.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
Гарантийные обязательства
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
