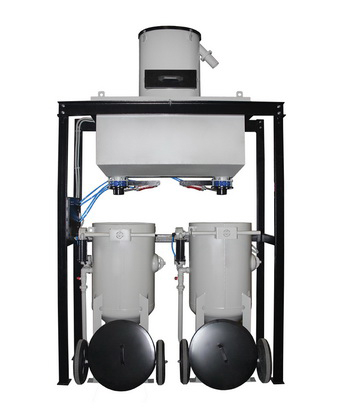

САМ-1,0 - Сепаратор абразивного материала каскадного типа с бункером накопителем на 1 м3 на установочной раме с раздачей на 2 установки

Абразивный материал из приемного бункера по всасывающему вакуумному рукаву подается в верхнюю часть корпус каскадного сепаратора, через входной патрубок. Проходя через перфорированное сито абразивный материал под действием гравитации, падает в приемный бункер накопитель на 1000 литров, проходя через восходящий поток воздуха создаваемой вакуумным насосом, выносящим пылевидные частицы в сепаратор циклонного типа, а крупные частицы, перемещаясь по перфорированному ситу, установленному под углом 45°, перемещаются в приемник крупных загрязнений.

Приемник крупных загрязнений необходимо периодически извлекать, отстегнув защелки и очищать. Для загрузки абразивного материала в абразивоструйные установки необходимо перекрыть подачу сжатого воздуха и стравить воздух из установки. При снижении давления в установке запорный конус упадет и абразивный материал, через загрузочное окно, заполнит установку до установленного датчика предельного уровня абразивного материала.

При заполнении абразивным материалом до необходимого объема датчик, установленный на установке, отключит загрузку, и система прекратит работу.

Бункер накопитель на 1000 литров (1,0 м3) на установочной раме.
