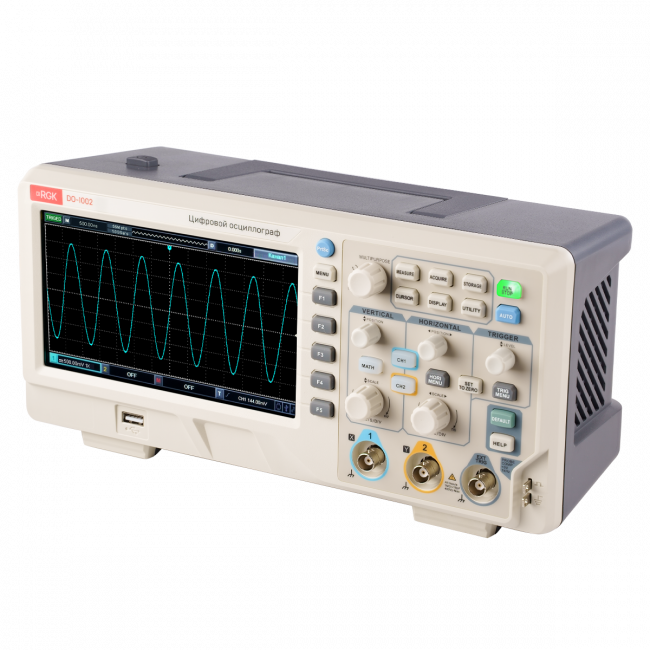

Цифровой осциллограф RGK DO-1002

Цифровой осциллограф RGK DO-1002 оснащен двумя аналоговыми каналами, с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 Гвыб/с, и отдельным синхровыходом. Основное назначение модели - тестирование и настройка различных радиоэлектронных и цифровых устройств.

Благодаря небольшом весу оборудование удобно использовать в качестве мобильного средства контроля формы сигналов и измерения их параметров при выполнении работ на выезде. Наличие в перечне языковых интерфейсов русской локализации с расширенной справочной системой упрощает освоение прибора.

Возможности и преимущества

Двухканальный осциллограф RGK DO-1002, помимо отображения осциллограмм на 7-дюймовом дисплее, способен измерять 34 параметра входных сигналов в автоматическом режиме, а также производить курсорные измерения в реальном времени и при активации функции воспроизведения ранее записанных данных. Как и у более дорогих моделей, реализован режим БПФ с типовыми оконными функциями для анализа спектра сигналов и поддерживается возможность выполнения базовых математических операций с осциллограммами.

Особенности цифрового осциллографа

• 8-битный АЦП обеспечивает возможность точного отображения формы сигналов, с фронтом нарастания от 3,5 нс.
• Функция авто-настройки исключает необходимость ручной установки параметров развертки, запуска и смещения, которые задаются прибором, исходя из характеристик входного сигнала, ускоряя и упрощая подготовку к работе.
• USB-интерфейс позволяет реализовать режим дистанционного управления при подключении к ПК.
• Сохранение данных производится в формате CSV, с возможностью их последующего воспроизведения на экране осциллографа или с использованием генератора сигналов, либо в виде снимков с экрана, с записью во встроенную память или на съемный носитель, для подключения которого предусмотрен USB разъем на передней панели прибора.
• Управляемый цифровой фильтр, который может действовать в каждом из каналов в режиме пропускания либо заграждения, с настраиваемыми верхним и нижним пределами, дает возможность исследовать выбранную составляющую сигнала, исключая помехи, наводки и т.п.
• Режим допускового контроля обеспечивает автоматическое сравнение входного сигнала на соответствие установленным критериям, с выдачей результата «годен» или «негоден» через специальный выход с тыльной стороны корпуса, благодаря чему осциллограф можно использовать в составе тестовых стендов.
