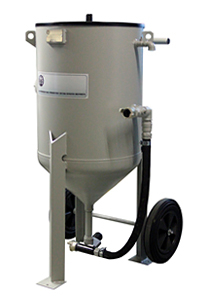

Установка DSG 100 абразивоструйная (пескоструйная) ВМЗ

Пескоструйные аппараты серии DSG напорного типа производства Великолукского Механического Завода (ООО 'ВМЗ') предназначены для очистки металлических и железобетонных конструкций от коррозии, старой краски перед нанесением антикоррозионных покрытий.
Для работы пескоструйного аппарата DSG-100 требуется сжатый воздух, очищенный от влаги и масла до 2-го класса по ГОСТ 17433-80, давлением 0,5-0,7 МПа и расходом 3-10 м3/мин, в зависимости от диаметра пескоструйного сопла. Резервуар пескоструйного аппарата, работающего под давлением, сварен из прочной стали с учетом всех требований безопасности.

Назначение установки DSG 100

• очистка поверхностей от ржавчины, старой краски и других наслоений
• подготовка поверхностей перед нанесением антикоррозионных покрытий

Абразивный материал для установки DSG 100

• стальная или чугунная дробь грануляцией 0,1-2,0мм,
• стальной песок марки СП-17 с размером фракции зерна 0,4-1,6мм,
• электрокорунд или карбид кремния зернистостью 32, 40, 50, 63, 80, 100, 125 по ГОСТ 3647 с размером частиц 0,4-1,6мм
• другие абразивные материалы фракцией до 4 мм.

Абразив должен быть сухим, чистым, не содержать следов масла, грязи, ржавчины.

Для работы установки используется сжатый воздух, очищенный от влаги и масла до 5-го класса по ГОСТ 17433-80, давлением 5-8 кгс/см2 и расходом 3-10 м3/ мин в зависимости от диаметра сопла (см.таблицу№2)

Климатическое исполнение установки DSG 100

• Климатическое исполнение установки «УХЛ 3»,тип атмосферы II ГОСТ15150-69 и ГОСТ15543-70, но для работы при нижнем значении температуры окружающей среды от 273°К (0°С).
• Установка может быть использована для работы на открытом воздухе, где воздействие пыли на обслуживающий персонал снижено.
• Установки абразивоструйные напорного типа серии «DSG®» выпускаются объёмом 100, 160, 200, 250 литров.
• Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло.

Технические характеристики установки DSG 100

Наименование	Объем бункера, л.	Производи-тельность, м2/час	Давление, МПа	Расход сжатого воздуха, м3/мин	Масса, кг	Габарит: мм
DSG® – 100	100	5-20	0,5-0,8	См.таб.№2	99	670х650х1210

Диаметр сопла, мм	Давление воздуха, кгс/см2
мм	3,5	4,2	5,0	5,6	6,3	7,0
6	1,3122	1,5142	1,7161	1,9185	2,1204	2,5239	м3/минкг/час
8	2,2213	2,5243	2,9275	3,3305	3,6336	4,2409	м3/минкг/час
10	3,0303	3,6348	4,0393	4,6436	5,0478	5,6545	м3/минкг/час
12	4,9488	5,7562	6,6626	7,3643	8,1715	8,9900	м3/минкг/час

В заводскую стандартную комплектацию НЕ входит:

• соплодержатель,
• абразивоструйное сопло,
• рукав абразивостойкий,
• комплект защиты органов дыхания,
• дистанционное управление.

Данные комплектующие поставляются отдельно по желанию заказчика.
Двухпостовые установки комплектуются 2-мя дистанционными управлениями и 2-мя пневмоуправляемыми затворами SANDSTURM®-Р.
