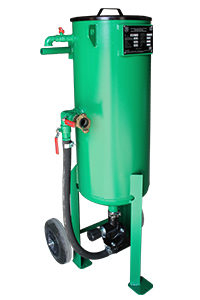

Установка DSG 75 абразивоструйная (пескоструйная)

Оборудование имеет паспорт сосуда, работающего под давлением (выдаётся только оборудованию, соответствующему требованиям ГОСТ).

Для питания пескоструйной ( абразивоструйной ) установки DSG используется сжатый воздух, очищенный от влаги и масла до 2-го класса по ГОСТ 17433-80, давлением 0,5-0,7 МПа и расходом 3,5-20 м3/мин., в зависимости от диаметра струйного сопла.

Для дробеструйных работ может использоваться любой СУХОЙ абразив с фракцией от 0,2 до 2,0 мм., например: песок (речной, кварцевый), дробь (стальная, чугунная), электрокорунд, стеклянные шарики, свинцовые шарики, фруктовая косточка и т. д.

Технические характеристики установки DSG 75

Объем бункера	75 л
Площадь обработки	5-15 м2/ч
Расход воздуха	3,5 - 5 м3/мин
Давление воздуха	5-7 атм
Габариты	1250 х 620 х 620 мм
Вес	85 кг.

В стандартную заводскую комплектацию пескоструйной установки входит:

• крышка
• сито
• емкость на колесах
• затвор дозирующий для абразива
• запорная арматура.

Минимальный необходимый комплект для абразивоструйных работ на установке DSG 75

• установка в стандартной комплектации
• сопло абразивоструйное (количество, материал, геометрия, диаметр сопла - определяется заказчиком, min=1 шт.)
• рукав для подачи абразива (длина определяется заказчиком, min=20 м)
• рукав для подачи сжатого воздуха (длина определяется заказчиком, min=20 м)
• компрессор (модель, тип, исполнение, определяется заказчиком)
• абразив (определяется заказчиком).

Пескоструйный комплект защиты органов дыхания + защитный костюм оператора – позволяет заботиться о здоровье и безопасности оператора.

Расход сжатого воздуха и абразивного материала зависит от давления и диаметра сопла (для напорных установок):

Диаметр сопла 6 мм
Давление, кгс/см2	3,5, 4,2, 5, 5,6, 6,3, 7
Расход сжатого воздуха, м3/мин	1,3, 1,5, 1,7, 1,9, 2,1, 2,5
Расход абразивного материала, кг/час	122, 142, 161, 185, 204, 239

Диаметр сопла 8 мм
Давление, кгс/см2	3,5, 4,2, 5, 5,6, 6,3, 7
Расход сжатого воздуха, м3/мин	2,2, 2,5, 2,9, 3,3, 3,6, 4,2
Расход абразивного материала, кг/час	213, 243, 275, 305, 336, 409

Диаметр сопла 10 мм
Давление, кгс/см2	3,5, 4,2, 5, 5,6, 6,3, 7
Расход сжатого воздуха, м3/мин	3, 3,6, 4, 4,6, 5, 5,6
Расход абразивного материала, кг/час	303, 348, 393, 436, 478, 545

Диаметр сопла 12 мм
Давление, кгс/см2	3,5, 4,2, 5, 5,6, 6,3, 7
Расход сжатого воздуха, м3/мин	4,9, 5,7, 6,6, 7,3, 8,1, 8,9
Расход абразивного материала, кг/час	488, 562, 626, 643, 715, 900

Пневматическое дистанционное управление - позволяет выполнять все виды абразивоструйных работ одному оператору без помощи напарника.

Система сбора и рекуперации абразива - позволяет экономить абразивный материал, что особенно важно при специфических работах, когда стоимость абразива высока, сократить время на сбор абразива, содержать в чистоте место проведения работ.

В заводскую стандартную комплектацию НЕ входит:

• соплодержатель,
• абразивоструйное сопло,
• рукав абразивостойкий,
• комплект защиты органов дыхания,
• дистанционное управление.

Данные комплектующие поставляются отдельно по желанию заказчика.
Двухпостовые установки комплектуются 2-мя дистанционными управлениями и 2-мя пневмоуправляемыми затворами SANDSTURM®-Р.
