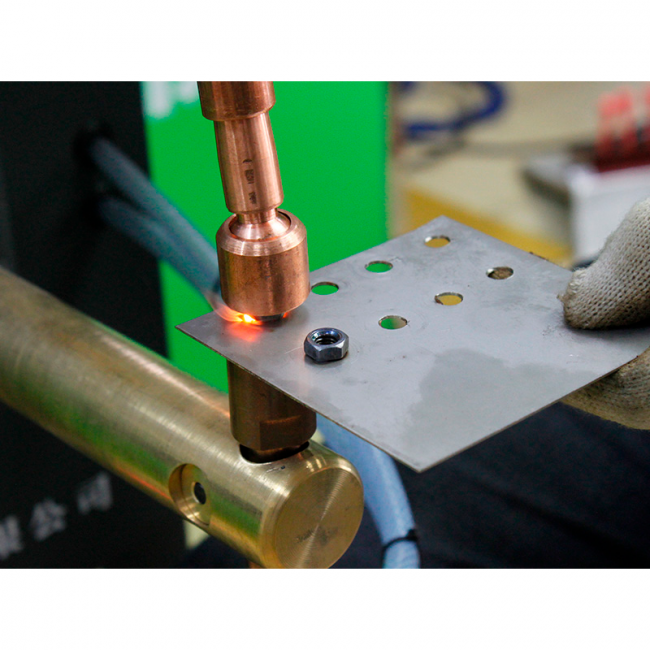

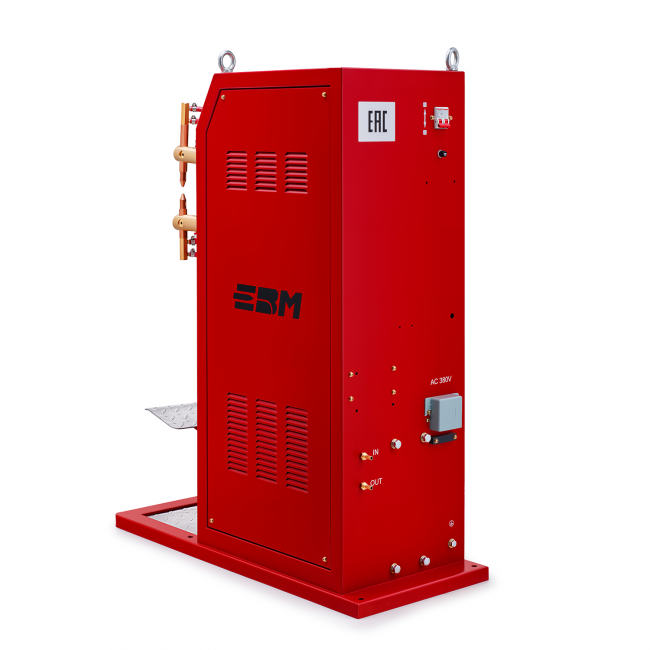

Машина контактной сварки ЕВМ МТ-35 - предназначена для контактной точечной сварки листов, прутков, проволоки из углеродистой и низколегированной, нержавеющей стали. Машина колонного типа с механическим приводом, радиальным ходом верхней консоли и микроконтроллерным управлением. Максимальная толщина свариваемых листов 3+3 мм, прутков 8+8 мм.
Для работы требуется водяное охлаждение электродов и консолей.
ОСОБЕННОСТИ
- Механический привод сжатия верхней консоли
- Микропроцессорное управление
- Радиальный ход консоли
- Водяное охлаждение консолей и электродов
- Мощность 35 кВА
- Максимальная толщина свариваемых листов: 3+3 мм
Максимальная толщина свариваемых прутков: 8+8 мм
Длина консолей 240 мм
ОСНОВНЫЕ КОМПОНЕНТЫ
 |
1 – Контроллер контактной сварки 2 – Главный выключатель 3 – Корпус аппарата 4 – Устройство ввода сетевого кабеля 5 – Разъемы для подключения шлангов охлаждения 6 – Держатели электродов (2 шт.) 7 – Электроды (2 шт.) 8 – Консоли (2 шт.) 9 – Педаль механическая |
ПАНЕЛЬ УПРАВЛЕНИЯ
 |
1 – Дисплей 2 – Панель установки сварочных параметров: · Сварочный ток · Время сварки 3 – Панель выбора режима «Работа/Установка» 4 – Панель выбора режима «Настройка/Сварка» 5 - Панель «Неисправности» |
ОХЛАЖДЕНИЕ
Для охлаждения машины можно использовать открытый (возвратная вода выводится из системы) или замкнутый охлаждающий контур (блок водяного охлаждения), с условием, что соблюдаются требования к температуре и расходу воды на входе.
*Блок водяного охлаждения приобретается отдельно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ |
| Модель | МТ-35 |
| Напряжение питающей сети, В | 380 (2 фазы) |
| Частота, Гц | 50 |
| Номинальная мощность, кВА | 35 |
| Максимальный первичный ток, А | 92 |
| Максимальный сварочный ток, А | 8000 |
| Номинальная продолжительность включения, % | 20 |
| Напряжение холостого хода, В | 3,8 |
| Максимальная толщина свариваемых листов, мм | 3,0 + 3,0 |
| Максимальная толщина свариваемых прутков крестообразно, мм | 8,0 + 8,0 |
| Время точечной сварки, с | 0,02 - 5 |
| Вылет электродов, мм | 240 |
| Степень защиты | IP01 |
| Привод сжатия | Механический |
| Давление воздуха, Бар | 6 |
| Охлаждение консолей и электродов | Жидкостное |
| Расход охлаждающей жидкости, л/мин | 3 |
| Вес, кг | 115 |
| Размер, мм | 880х370х1080 |
